רשת

מחברת בין נקודות להעברת מידע.

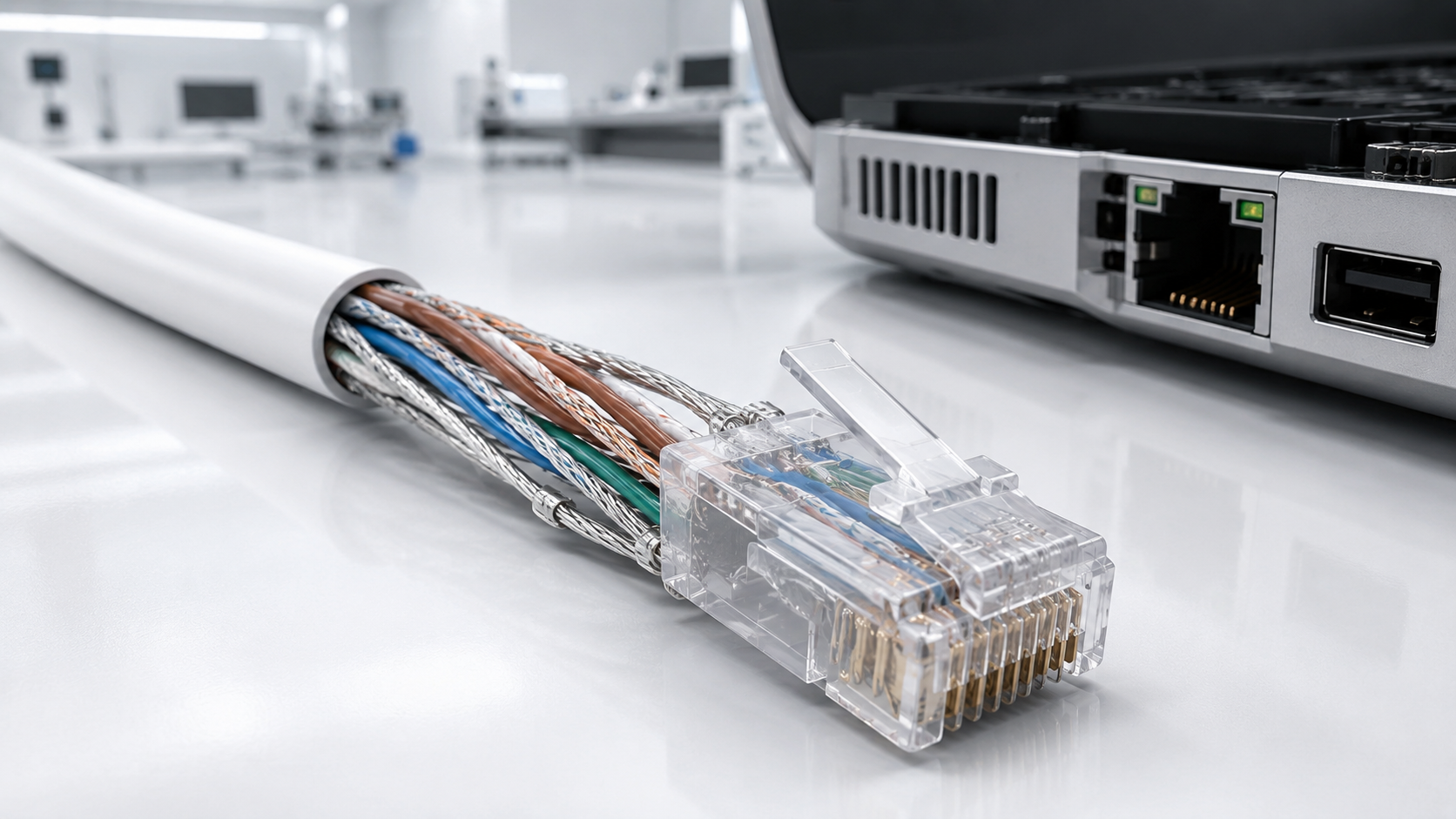

הכבל

בתוכו שזורים ארבעה זוגות חוטי נחושת
כדי לאפשר העברת מידע מהירה יותר.

האותות החשמליים שעוברים בכבל
מייצגים מידע: 0 ו־1

RJ45

בקצה הכבל נמצא מחבר בשם RJ45.

Registered — תקן מוסכם
Jack — מחבר / שקע
45 — מספר התקן

זהו החיבור הפיזי
של כבל הרשת.

כאשר הכבל מתחבר למכשיר,
האותות מגיעים אל כרטיס הרשת.

כרטיס הרשת:

• מקבל אותות
• שולח אותות
• ויודע להבין את שפת הרשת

הכבל מעביר בה אותות.

Ethernet נותנת לאותות משמעות.

והפרוטוקולים הם החוקים
של השפה הזאת.

כך מכשירים מצליחים
להבין אחד את השני.
